simulation d'un élément d'un radiotélescope



  1. Deux tensions : a(t)=1,414 A cos(2pfat) et e0 (t)= 1,414 E0 cos (2pf0t+j0) avec fa = 1420 Hz et f0 = 1450 Hz. sont appliquées aux entrées d'un multiplieur. La tension de sortie est : m(t)= a(t) e0(t).
    - Montrer que m(t) est la superposition de deux signaux sinusoïdaux de fréquence f et f '<f :
    m(t) = M[cos (2pft+j0) + cos (2pf 't+j0)].
    - Calculer f et f '.
  2. Filtre

    - Quel est le type de filtre ?
    - Déterminer sa fonction de transfert H(x) en fonction de x= wRC.
    - Déterminer sa pulsation de coupure w C en fonction de R et C.
    - Le diagramme de Bode en gain de ce filtre est représenté ci-dessous. Donner une valeur approchée du produit RC.

    - En haute fréquence, quelle est la propriété du filtre ? Que devient le déphasage de s(t) par rapport à e(t) ?

  3. A l'entrée de ce filtre on injecte le signal m(t). La tension de sortie sortie est :
    s(t) = Scos (2pft+jS) +S' cos (2pf 't+jS')]
    - Calculer S/S' à partir du diagramme de Bode.

corrigé
rappel mathématique : cos(a) cos(b) = ½[cos (a+b) + cos (a-b)]

a = 2pf0t+j0 et b= 2pfat ; a+b = 2p(f0+fa)t +j0 ; a-b = 2p(f0-fa)t +j0 ;

m(t) = AE0[cos (2p(f0+fa)t +j0) + cos (2p(f0-fa)t +j0 )]

soit f = f0+fa = 1420+1450=2870 Hz et f ' = f0-fa= 1450-1420= 30 Hz.


filtrage :

à basse fréquence le condensateur se comporte comme un interrupteur ouvert ; à haute fréquence il se comporte comme un court-circuit.

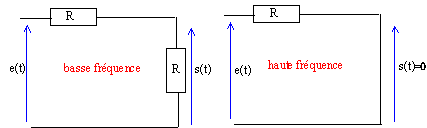

Les schémas équivalents montrent que ce filtre est un passe bas.

La fonction de transfert s'écrit : H(t) = S / E

admittance équivalente à R et C en dérivation : Y= 1 / R + jCw = [1 +jRCw] / R

et l'impédance est Z = 1/ Y = R / [1 +jRCw]= R / [1 +jx]

montage équivalent :

H(x) = Z / (R+Z) avec R+Z = R+R / [1 +jx] = R(2+jx) / (1+jx)

H(x) = 1 / (2+jx)= (2+jx)-1.

le gain du filtre est maximal à fréquence nulle ( x=0) : H = (4+x²). Hmax = ½.

La pulsation de coupure à - 3 dB est telle que H(wC) = Hmax / 2½ soit x2 = 4 et RCwC= 2.

La fréquence de coupure sur le graphe vaut environ 150 Hz : d'où wC = 2*3,14*150 = 942 rads-1

et RC = 2/942 = 2,1 10-3 s.

En haute fréquence, la fonction de transfert s'écrit ( jx >> 2) : H(w) = 1 / (jRC w)

en conséquence le signal de sortie est l'intégrale du signal d'entrée. Sur le diagramme de Bode en gain on observe une pente de -20 dB par décade.

Si le signal d'entrée est sinusoïdal, le signal de sortie présente un retard de ½p.


mélangeur :

Le filtre est linéaire : le signal de sortie est obtenu en ajoutant les réponses aux deux composantes du signal d'entrée qui de plus ont la même amplitude. Le rapport des amplitudes de sortie est donc S/ S' = H(f) / H(f ')

lecture du gain en dB sur le diagramme de Bode

GdB = 20 log H soit log(S / S') = [(GdB(f)-GdB(f' )]/ 20= 11,5*2,5 / 20 = 1,43.

S/S' = 101,43 = 27; le filtre ne laisse donc passer que la composante basse fréquence du signal.
