Répondre par vrai ou faux ; justifier.

A- une tension alternative peut être positive, négative ou nulle. Vrai.

Une tension alternative peut prendre toutes les valeurs entre la valeur minimale et la valeur maximale.

B- un oscilloscope mesure des tensions efficaces ; un voltmètre numérique mesure des tensions maximales. Faux.

Un oscilloscope visualise une tension alternative, en particulier la valeur maximale.

Un voltmètre numérique mesure la valeur efficace d'une tension alternative.

C- La relation liant valeur maximale et valeur efficace est : Umax = 1,414 Ueff. Vrai.

D- L'unité de la tension est le volt, celle de la période la seconde, celle de la fréquence le hertz. Vrai.




La tension représentée est :

A- une tension variable sinusoïdale. faux.

Une tension variable mais non sinusoidale.

B- une tension continue. Faux.

Une tension continue garde toujours la même valeur et le même sens.

C- une tension alternative périodique. Faux.

Une tension périodique se reproduit identique à elle même au bout d'un certain temps appelé période.

D- une tension variable et non périodique. Vrai.

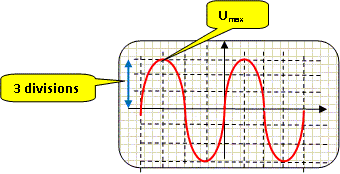

Sensibilité verticale : 2 V/div ; sensibilité horizontale 10 ms /div.

A- la valeur maximale de la tension est Umax =6 V. Vrai.

3 divisions correspondent à 3*2 = 6 V.

B- la période vaut T = 40 ms. Vrai.

4 divisions correspondent à 4*10 = 40 ms.

C- la fréquence vaut f=0,025 Hz . Faux.

période T = 0,04 s ; fréquence f = 1/T = 1/0,04 = 25 Hz.





Web

www.chimix.com


Quel réglage vaut-il modifier pour observer au moins une période complète ?

2 ms / div

Il faut augmenter la sensibilité horizontale, par exemple 5 ms/ div. On obtient la courbe suivante :



Quel réglage vaut-il modifier pour mesurer la valeur maximale ?

  1 V /div

Il faut augmenter la sensibilité verticale, par exemple 2 V /div. On obtient la courbe suivante :




La tension délivrée par EDF a une fréquence f = 50 Hz et une valeur efficace Ueff = 230 V.

Que vaut sa période ?

T = 1/ f = 1/50 = 0,020 s = 20 ms.

Que vaut sa valeur maximale Umax ?

Umax = 1,414 Ueff = 1,414*230 =325 V.
