Résistance électrique; loi d'Ohm

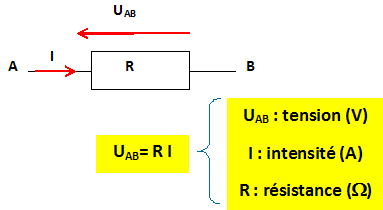

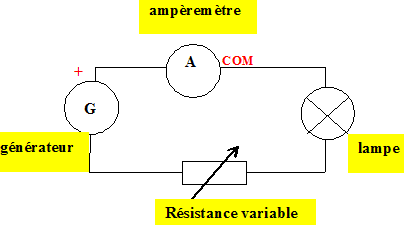

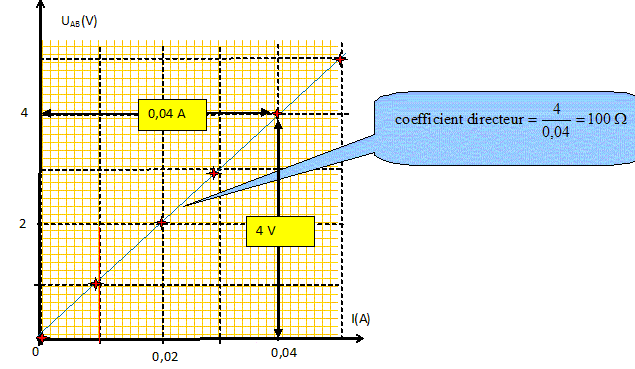

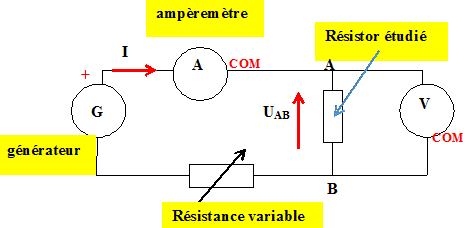

Quelle est l’influence d’une « résistance » dans un circuit électrique série ?     Faire varier la valeur de la résistance, noter l'intensité, observer l'éclat de la lampe. Tableau de mesures : résistance ( ohm) 50 100 150 200 intensité ( A) 0,1 0,05 0,03 0,02 Observations : - L'intensité du courant diminue quand la résistance augmente. - l'éclat de la lampe diminue quand la résistance augmente. Conclusions : Pour un générateur donné, dans un circuit électrique en série : - l'intensité du courant électrique dépend de la valeur de la « résistance » ; - plus la « résistance » est grande, plus l'intensité du courant électrique est petite. L'ohm (W) est l'unité de résistance électrique du SI. En quelque sorte, " la résistance électrique mesure l'opposition, plus ou moins grande, présentée par un matériau au passage du courant ". La loi d'Ohm : Comment varie l’intensité du courant électrique dans une « résistance » quand on augmente la tension électrique à ses bornes ? En modifiant la valeur de la résistance variable, on modifie l'intensité du courant I ; on note à chaque fois la valeur de la tension UAB aux bornes de la résistance étudiée. Les résultats sont regroupés dans un tableau : UAB ( volt) 0 1,0 2,0 3,0 4,0 intensité I (mA) 0 10 20 30 40   Web www.chimix.com Traduire le tableau à l'aide d'un graphique : Le graphe UAB = f(I) est une droite pasant par l'origine. Énoncé de la loi d’Ohm. La tension UAB( V) aux bornes de la résistance et l'intensité I ( A) qui la traverse sont proportionnelles. Le coefficient de proportionnalité est appelé " résistance électrique", notée R, exprimée en ohm.   Traduction de la loi d'Ohm par une relation mathématique.   Le générateur fournit de l'énergie à la « résistance » qui la transfère à l'extérieur sous forme de chaleur (transfert thermique). Sécurité : risque d'échauffement d'un circuit ; coupe-circuit.
