Lois du courant continu


Google

Quelles grandeurs électriques peut-on mesurer dans un circuit ?

L'intensité d'un courant électrique se mesure avec un ampèremètre branché en série.

Unité d'intensité : l'ampère ( A) . Symbole normalisé de l’ampèremètre.



L'ampèremètre est un appareil polarisé : sa borne A ( ou mA) doit être reliée à la borne positive du générateur.


La tension électrique aux bornes d’un dipôle se mesure avec un voltmètre branché en dérivation à ses bornes.

Unité de tension : le volt ( V)

Symbole normalisé du voltmètre.

Une tension peut exister entre deux points d’une portion de circuit non parcourue par un courant.

Certains dipôles (fil, interrupteur fermé) peuvent être parcourus par un courant sans tension notable entre leurs bornes.

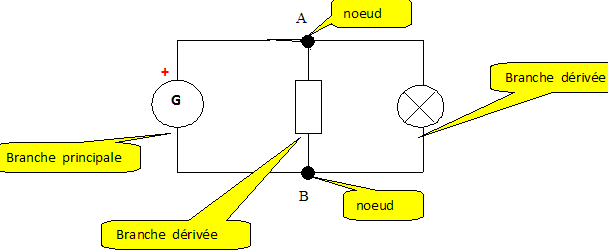

Notion de branche et de noeud.

La branche principale contient le générateur.

Noeud : point du circuit où au moins trois fils se rejoignent.

Branche : portion d'un circuit située entre 2 noeuds.

L’intensité du courant est la même en tout point d’un circuit en série.

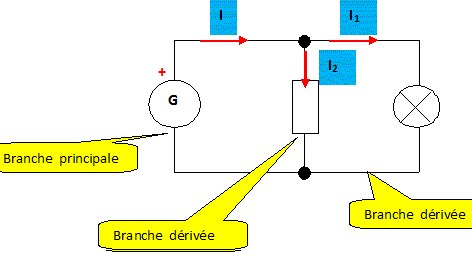

Loi d'additivité de l'intensité dans un circuit comportant une dérivation.

 L'intensité principale est égale à la somme des intensités dérivées. I= I1 + I2.





Web

www.chimix.com

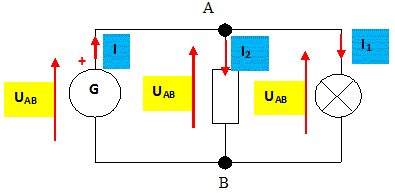

La tension est la même aux bornes de deux dipôles en dérivation.

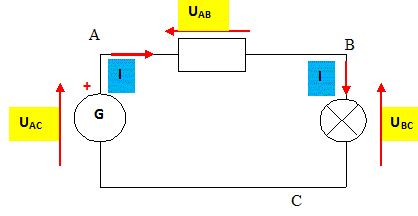

Loi d’additivité des tensions dans un circuit série.

UAC= UAB + IBC.

L’intensité du courant dans un circuit série est indépendante de l’ordre des dipôles.

La tension aux bornes de chaque dipôle d'un circuit série est indépendante de l'ordre des dipôles.


Pour fonctionner normalement une lampe, un moteur, doit avoir à ses bornes une tension proche de sa tension nominale.

Surtension et sous-tension.

Sous tension : une lampe alimentée sous une tension bien inférieure à sa tension nominale ne brille pas ou faiblement.

Surtension : une lampe alimentée sous une tension bien supérieure à sa tension nominale brille très fort, puis son filament est détruit.
