Circuits électriques série, dérivation, diodes : physique collège


Google

Un générateur transfert de l'énergie électrique à une lampe, un moteur .

Une lampe convertit l'énergie électrique en énergie thermique puis en énergie lumineuse.

Un moteur convertit l'énergie électrique en énergie mécanique ; une petite partie est persue en chaleur.

Une photopile est un générateur électrique : elle convertit l'énergie solaire en énergie électrique avec un rendement de l'ordre de 20 %.

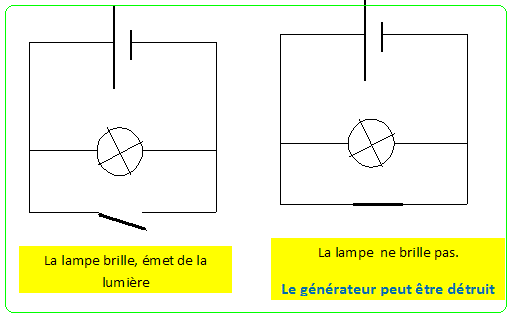

Dans ce montage, le générateur est uniquement relié à lui-même, on dit que le générateur est court-circuité.

Le courant choisit le passage le plus facile et passe dans l’interrupteur fermé : la lampe n'éclaire pas.

Un courant important va circuler, on risque détruire le générateur et de provoquer un incendie.

Le montage suivant ne présente pas ce risque.

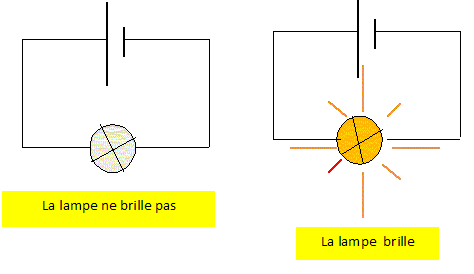

La lampe ne brille pas, deux causes sont possibles :

- la pile est usée et la lampe est en bon état

- la lampe est usée et la pile est en bon état.

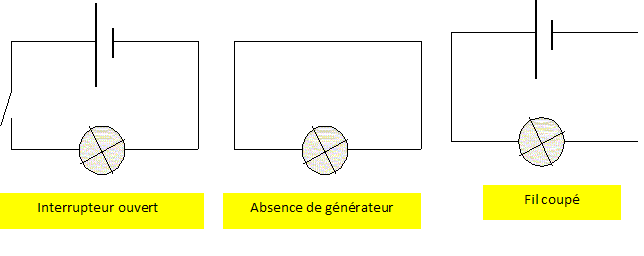

Plusieurs causes expliquent le non fonctionnement d'une lampe dans les circuits ci-dessous.





Web

www.chimix.com

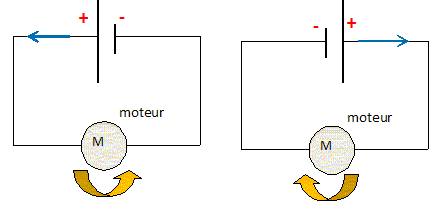

Le sens du courant dans un circuit électrique : le courant part de la borne +, passe dans le circuit puis retourne à la borne – du générateur.

Le courant est représenté par des flèches placées sur les fils de connexion du circuit électrique.

La DEL (diode électroluminescente) est un composant dont le fonctionnement dépend du sens du courant : la DEL s’allume, si le courant la traverse dans le sens du triangle

symbolisant la DEL. Pour brancher correctement une DEL, il faut connaître le sens du courant.

Différence entre une diode et une DEL : la diode ne s’allume pas.

Lorsqu’une diode ou une DEL laisse passer le courant, on dit " la diode est passante".

Lorsqu’une diode ou une DEL ne laisse pas passer le courant, on dit " la diode est non passante ou bloquée".

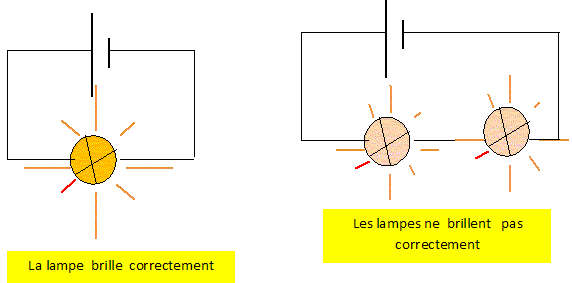

Les lampes montées en série ne fonctionnent pas correctement ; de plus si l'une grille, l'autre va s'éteindre, le circuit étant ouvert.

Dans une installation électrique, les lampes sont montées en dérivation.
