Etude de signaux : amplificateur opérationnel, QCM d'après DTS IMRT 98




Répondre par vrai ou faux. Justifier ( une seule bonne réponse)

Un A.O est considéré comme idéal ; sa tension de saturation est Usat=14 V.

A- l'A.O fonctionne en régime amplificateur. Faux

Pas de boucle ( contre réaction ) entre la sortie et l'entrée inverseuse.

B- l'A.O fonctionne en comparateur. Vrai

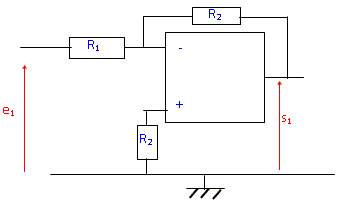

R1 =10 KW ; R2 =33 KW ; E1= 3 V.

A- L'A.O fonctionne en comparateur. Faux

B- l'A.O fonctionne en amplificateur. Vrai.

Le régime est linéaire : présence d'une boucle ( contre réaction) entre la sortie et l'entrée inverseuse.

E1 = R1 i ; S1 = -R2 i ; S1 = -R2 / R1 E1 =-3,3 E1 = -9,9 V.


A- l'expression de la tension de sortie est : S1 = R1 / R2 E1 . Faux.

B- l'expression de la tension de sortie est : S1 = -R2 / R1 E1 . Vrai.


A- La tension de sortie vaut : +9,9 V. Faux.

B- La tension de sortie vaut : -9,9 V. Vrai.

C- La tension de sortie vaut : -12,9 V. Faux.

R3 =10 KW ; R4 =33 KW ; E3= 3 V.

A- L'A.O fonctionne en comparateur. Faux

B- l'A.O fonctionne en amplificateur. Vrai.

Le régime est linéaire : présence d'une boucle ( contre réaction) entre la sortie et l'entrée inverseuse.

E3 = R3 i ; S3 = (R3 +R4 ) i ; S3 = (R3 +R4) / R3 E3 =+4,3 E3 = 12,9 V.


A- L'expression de la tension de sortie est : S3 = (R3 +R4) / R3 E3. Vrai.

B- L'expression de la tension de sortie est : S3 = (R3 +R4) / R4 E3. Faux.


A- La tension de sortie vaut : -4V. Faux.

B- La tension de sortie vaut : 12,9 V. Vrai.

C- La tension de sortie vaut : -12,9 V. Faux.




On utilise le montage précédent pour amplifier un électrocardiogramme. On remplace le générateur de tension continue E3 = 3 V par la tension uE délivrée par l'appareil servant à effectuer l'électrocardiogramme. La tension d'entrée est observée sur un oscilloscope à mémoire en voie 1 et la tension de sortie uS est observée sur la voie 2.

A- La période T vaut 1 s. Vrai.

B- La période T vaut 100 ms. Faux.

A- la fréquence est 100 Hz. Faux.

B- la fréquence est 1 Hz. Vrai.

La fréquence (Hz) est l'inverse de la période exprimée en seconde


A- La valeur maximale de la tension d'entrée est 1 V. Faux

B- La valeur maximale de la tension d'entrée est 1,3 mV. Vrai


A- La valeur maximale de la tension de sortie est -8,6 V. Faux

B- La valeur maximale de la tension de sortir est 5,6 mV. Vrai

A- le rapport uS max/uE maxvaut -4,3. Faux

B- le rapport uS max/uE maxvaut +4,3. Vrai


le résultat correspond-il au gain du montage ?

A-oui. Vrai

B- non. Faux
