Etude expérimentale de dipôles électriques ( bac S Polynésie 2009)


Google

Dipôle résistance et condensateur en série.

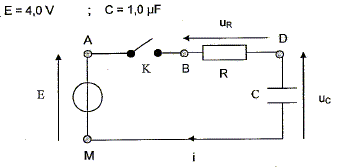

On réalise le circuit représenté ci-dessous, constitué d'un générateur idéal de tension continue de force électromotrice E, d'un interrupteur K, d'un conducteur ohmique de résistance R et d'un condensateur de capacité C.

On utilise une interface d'acquisition pour observer les tensions uC et E en fonction du temps.

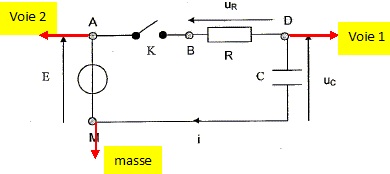

A quels points A, B, D ou M du circuit doit-on relier les voies 1 et 2 et la masse de l'interface pour visualiser uC sur la voie 1 et E sur la voie 2 ?

Pour visualiser uC= uDM, on relie le point D à la voie 1 et M à la masse.

Pour visualiser E= uAM, on relie le point A à la voie 2 et M à la masse.

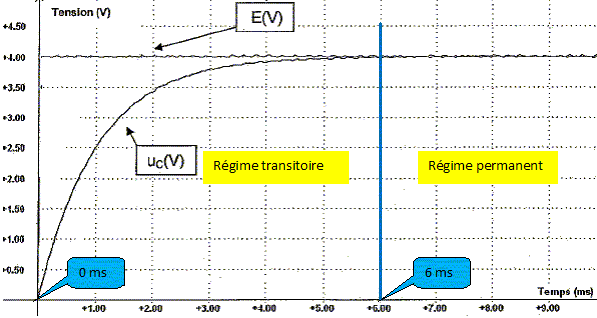

A t=0, on déclenche l'acquisition en fermant l'interrupteur K. Les courbes uC(t) et E= f(t) sont données.

Qualifier les deux régimes de fonctionnement du circuit en choisissant parmi les adjectifs suivants : périodique, permanent, pseudo-périodique, transitoire. Préciser les dates limitant chacun des régimes.

Quel phénomène physique se produit pendant le premier régime ?

Pendant le régime transitoire, le condensateur se charge : la tension uC croît de 0 à E.

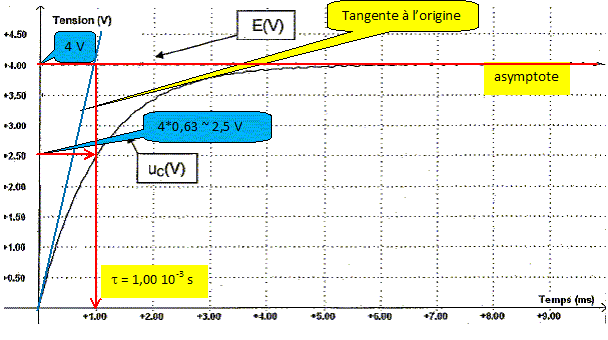

Déterminer graphiquement la valeur de la constante de temps t en expliquant la méthode utilisée.

Donner l'expression littérale de t et en déduire la valeur dela résistance R.

t = RC ; R = t / C = 1,00 10-3 / 1,0 10-6 = 1,0 103 ohms.

En appliquant la loi d'additivité des tensions, donner la relation liant E, uR et uC.

uR + uC = E.

Exprimer uR en fonction de i et en déduire une expression littérale de l'intensité du courant i en fonction de E, uC et R.

Calculer i pour t1=0 et t2 = 9 ms.
date (ms)
uC (V)
i (A)
0
0
4,0 10-3
9
4,0
0

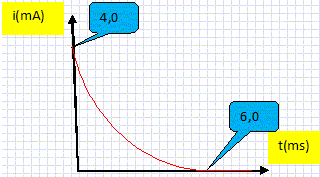

Représenter, sans considération d'échelle , l'allure de la courbe i =f(t).





Web

www.chimix.com


Dipôle résistance et bobine série.

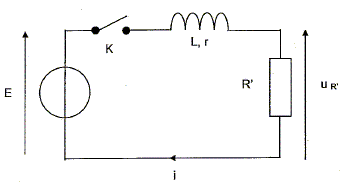

Le circuit étudié est constitué d'une bobine de résistance r et d'inductance L, d'un générateur idéal de tension de force électromotrice E, d'un interrupteur K et d'un conducteur ohmique de résistance R'.

E = 4,0 V ; L = 11 mH , R' = 10 ohms.

A partir de la fermeture de l'interrupteur K, on observe la tension uR à l'aide d'une interface d'acquisition reliée à un ordinateur.

Quel est l'intérêt de faire le relevé de cette tension uR' ?

La tension uR' aux bornes d'un conducteur ohmique et l'intensité i qui le traverse sont proportionnelles : l'image de uR' est celle de l'intensité au facteur R' près.

i(t) = uR'(t) / R' = uR'(t) /10 avec uR'(t) en volt et i(t) en ampère.

Le tableur du logiciel d'acquisition nous permet de calculer les valeurs de i et de tracer la courbe i(t).

Quel est le phénomène physique mis en évidence dans ce cas ? Quel élément du circuit est la cause de ce phénomène ?

La bobine d'inductance L introduit un retard à l'établissement du courant i.

En appliquant la loi d'additivité des tensions, déterminer l'équation différentielle vérifiée par l'intensité i.

En régime permanent, i vaut alors IP.

Que devient l'équation différentielle ?

L'intensité étant constante en régime permanent, la dérivée de l'intensité par rapport au temps est nulle : dIP/dt = 0.

L'équation différentielle s'écrit : (R'+r) IP= E.

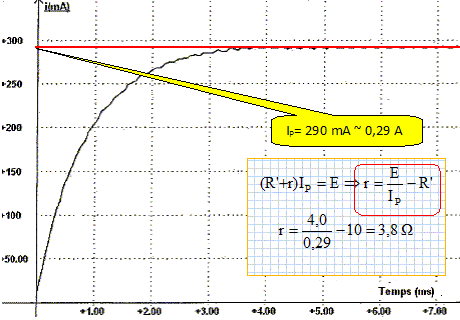

En déduire l'expression littérale de la résistance r de la bobine puis déterminer sa valeur.

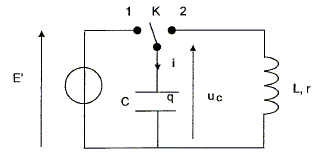

Dipôle bobine et condensateur en série.

Quel est le phénomène physique se produisant lorssque l'interrupteur est placé en position 1 ? Est-il lent ou instantané ? Justifier.

K en position 1 : le condensateur se charge.

La résistance R du circuit de charge est très faible ( celle des fils électriques) ; la constante de temps du circuit de charge vaut t = RC ; t est donc très faible.

La durée de la charge étant voisine de 5 t, la charge est quasiment instantanée.

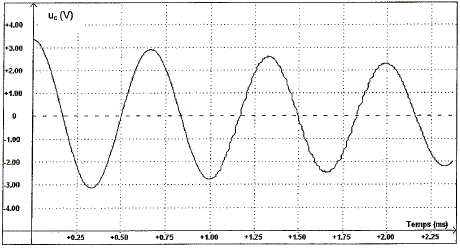

On bascule alors l'interrupteur en position 2 et, à partir de cet instant choisi comme origine des dates, on relève la tension uC en fonction du temps à l'aide de l'interface d'acquisition reliée à un ordinateur. On obtient le graphe suivant.

En puisant dans le vocabulaire suivant, décrire le phénomène qui se produit dans le circuit : apériodique, annulation, électrique, forcée, mécanique, libre, non amortie, installation, amortie, oscillation.

Oscillation électrique libre amortie.

On souhaite suivre l'évolution énergétique du circuitRLC en fonction du temps. Il faut calculer à l'aide d'un tableur, l'énergie électrique Ee accumulée dans le condensateur et l'énergie magnétique Em accumulée dans la bobine.

Donner les expressions littérales de Ee et Em.

Ee = ½u2C/C ; Em = ½Li2.

En respectant les conventions du schéma, exprimer i en fonction de la dérivée de uC par rapport au temps.

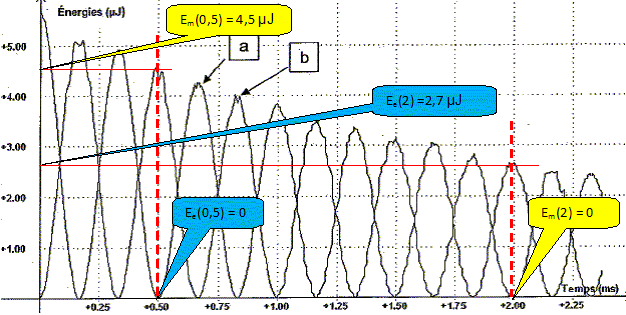

Les courbes Ee(t) et Em(t) sont données :



En justifiant attribuer les grandeurs Ee ou Em aux courbes a et b.

A la date t = 0, la charge du condensateur est maximale et l'intensité du courant i est nulle : le condensateur stocke alors toute l'énergie du dipôle RLC tandis que la bobine ne stocke pas d'énergie.

Courbe a : Ee(t) ; courbe b : Em(t).

Donner les valeurs des deux énergie Ee et Em aux dates t1 = 0,5 ms et t2 = 2,0 ms.

Comparer les variations simultanées des énergies emmagasinées par le condensateur et la bobine entre ces deux dates.

Condensateur : Ee(2)-Ee(0,5) = 2,7-0 = 2,7 µJ

Bobine : Em(2)-Em(0,5) = 0-4,5 = -4,5 µJ

Em(2)-Em(0,5) est, en valeur absolue, supérieure à Ee(2)-Ee(0,5).

Comment évolue l'énergie totale du circuit entre les instants de dates t1 et t2 ? A quoi cette évolution est-elle due ?

L'énergie totale du circuit diminue : lors des échanges d'énergie entre condensateur et bobine, une partie de l'énergie est dissipée sous forme de chaleur ( effet Joule) dans les parties résistives du circuit.
