électrostatique : potentiel et champ crées par deux charges sur un axe.


Google



Deux charges ponctuelles positives q sont placées sur un axe y'Oy aux ordonnées -a et +a .

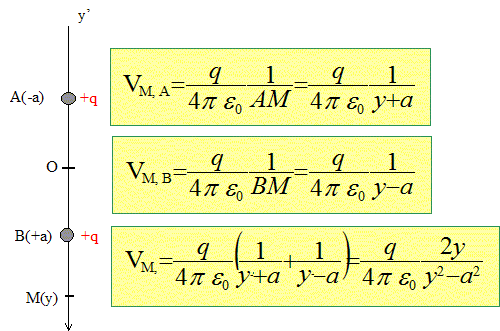

Déterminer le potentiel V(y) et le champ électrique E (y) en tout point de l'axe y'Oy.

Pour le champ électrique, il faut distinguer deux cas :

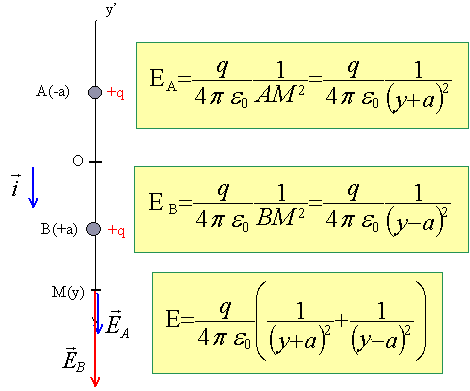

- le point M est en dehors du segment AB : les champs électriques s'ajoutent.

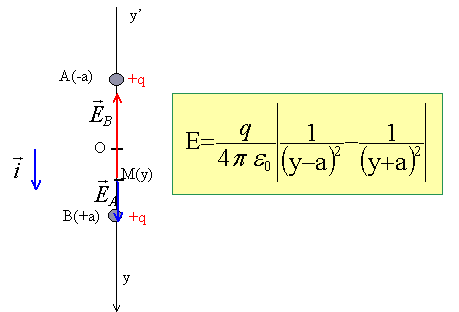

- le point M est situé sur le segment AB : les champs électriques se retranchent.

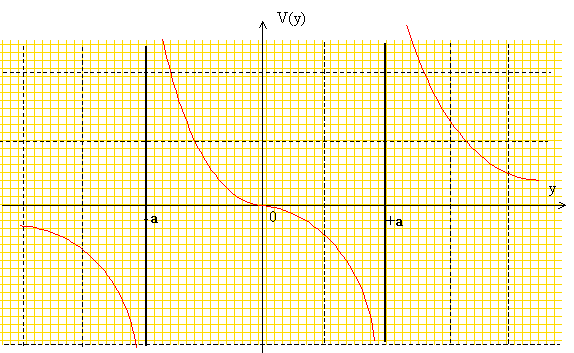

Construire le graphe V(y) .

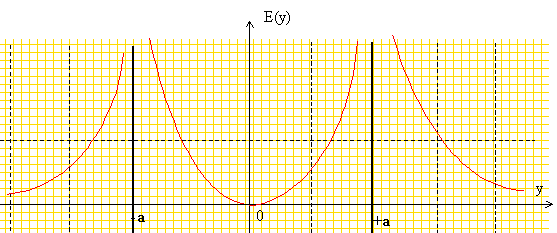

Construire le graphe E(y) .

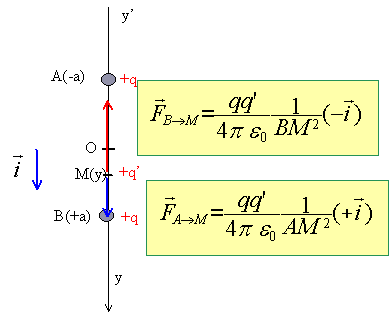

Qu'arriverait-il à une charge q' positive légèrement déplacée de y=0 selon Oy ?

La charge q' se déplace vers y=0 où le champ électrique est nul.

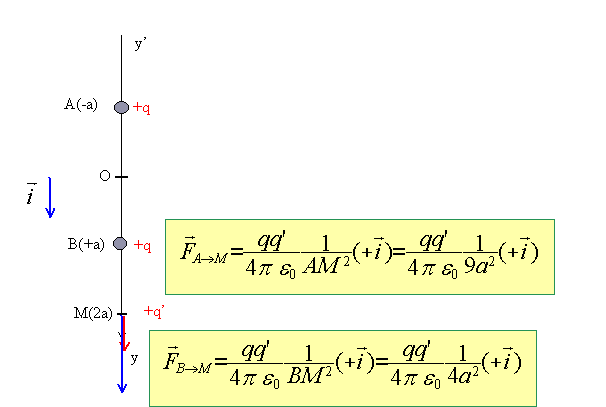

Qu'arriverait-il à une charge q' positive abandonnée en y=2a, sans vitesse initiale.

La charge q' s'éloigne à l'infini.
