Etude du moteur du ventilateur de la climatisation automobile bts FEE 2007




Google



Le moteur du ventilateur utilisé pour refroidir le condenseur du climatiseur automobile est de type continu. Son inducteur est un aimant permanent maintenant sous chaque pôle un flux F constant. La résistance de l'induit est R= 0,20 W.

La force électromotrice E du moteur, exprimée en volts, s'écrit sous la forme E=0,24 n où n est la fréquence de rotation exprimée en tr s-1.

  1. Donner le schéma équivalent de l'induit du moteur. En déduire l'expression du courant I absorbé par l'induit en fonction de n et de la tension d'alimentation U.
  2. Etablir l'expression du moment Tem du couple électromagnétique en fonction de n et de U ; montrer que Tem = 0,19 U-0,046 n.
  3. Le moteur entraîne un ventilateur dont le moment TR du couple résistant dépend de la fréquence de rotation suivant la relation : TR = 1,5 10-3 n2.

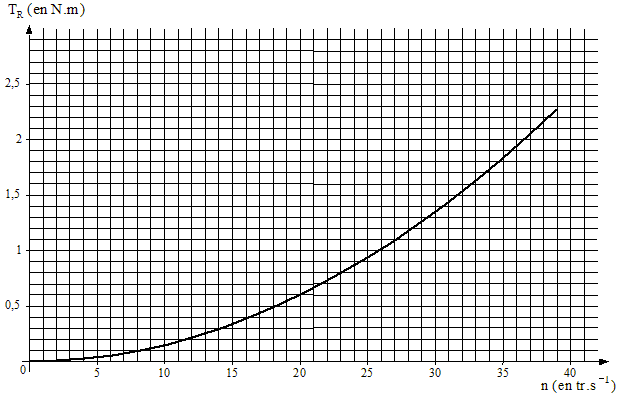

Le graphique représentant la courbe TR = f(n) est donné ci dessous :

- On suppose négligeable la valeur du moment TP du couple de pertes.

Le moment Tm du couple moteur est alors égal à celui Tem du couple électromagnétique.

Représenter la courbe Tm = f(n) pour U = 6 V et U = 12 V sur le graphique

- Déduire du graphique, la fréquence de rotation de fonctionnement de l'ensemble en régime permanent pour U = 6 V et U = 12 V. Justifier votre démarche.









Schéma équivalent de l'induit du moteur :

Expression du courant I absorbé par l'induit en fonction de n et de la tension d'alimentation U :

E +R I = U soit I =(U-E)/R

or E= 0,24 n et R= 0,2 W d'où I= U/0,2 -0,24 n / 0,2

I= 5 U-1,2 n.

Expression du moment Tem du couple électromagnétique en fonction de n et de U :

Puissance électromagnétique : Pem = E I = Tem W avec W = 2p n.

Tem = E I / (2p n) = 0,24 n I/ (2p n) = 0,12 / p I = 0,0382 I

Tem = 0,0382 *5 U -0,0382*1,2 n

Tem = 0,19 U -0,046 n.

Le moment Tm du couple moteur est alors égal à celui Tem du couple électromagnétique.

Courbe Tm = f(n) pour U = 6 V : Tm =0,19*6 -0,046 n ; Tm =1,14-0,046 n.

Droite passant par les points (0 ; 1,14 ) et ( 24,8 ; 0)

Courbe Tm = f(n) pour U =12 V : Tm =0,19*12 -0,046 n ; Tm =2,28-0,046 n.

Droite passant par les points (0 ; 2,28 ) et ( 40 ; 0,44)

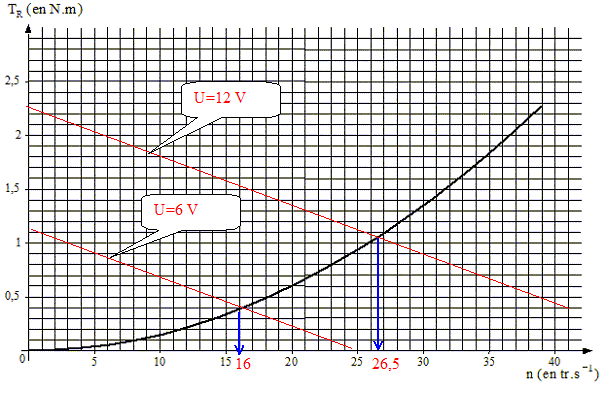

Fréquence de rotation de fonctionnement de l'ensemble en régime permanent pour U = 6 V et U = 12 V :

 En régime permanent Tem = TR.
