bac Nlle Calédonie 2007 : ondes ; chute d'un grèlon.

http://www.ac-noumea.nc/physique-chimie/


Google

C'est la fin de l'été, il fait lourd et chaud. Toby le chien et Cocot la poule conversent.

Le chien entend le tonnerre :

Toby : " Le temps est à l'orage. J'entends le tonnerre au loin. "

Cocot : " Le tonnerre ? Je n'entends rien. Tu vas bien Toby ? "

Toby : " Je l'entends te dis-je ! "

Quelques instants plus tard, l'orage s'étant rapproché, les deux animaux entendent le tonnerre gronder.

Cocot : " Nom d'un chien. Comment as-tu su ? A ma connaissance l'air n'est pas considéré comme un milieu dispersif. "

Toby : " Ce n'est pas dû au fait que le milieu de propagation soit ou non dispersif. Vois-tu, lorsque le tonnerre gronde, des sons de toutes fréquences sont émis. Dans l'air, les sons s'atténuent d'autant plus que leur fréquence est élevée ; les sons de basse fréquence sont perçus à des distances bien supérieures à ceux de fréquence plus importante. "

  1. Définir un milieu dispersif.

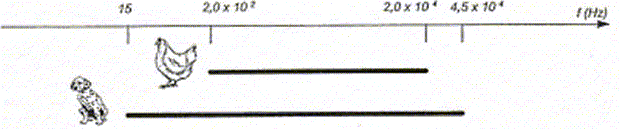

  2. En s'aidant des domaines de fréquences audibles représentés ci-dessous, préciser lequel des deux animaux : entend les sons les plus graves ; entend les sons les plus aigus.
  3. Dire pourquoi Toby peut entendre le tonnerre gronder au loin alors que Cocot ne le peut pas.
  4. Calculer la longueur d'onde correspondant au son le plus grave entendu par la poule. Célérité du son dans l'air : v = 340 m/s
II. Le pigeon lance un défi :

Rocoul le pigeon voyageur atterrit.

Rocoul : " Tous aux abris, il y a de la grêle qui nous arrive. J'ai vu passer un grêlon aussi gros que moi. "

Toby : " Je n'en crois rien ! "

Rocoul : " En fait le grêlon était assez gros, environ 2 cm de diamètre et tombait très vite. "

Toby : " Je vois...tu ne devais pas voler bien haut pour que le grêlon ait eu le temps d'atteindre une vitesse voisine de sa vitesse limite. "

Rocoul : " Plus haut que tu ne le penses ! D'ailleurs, je te mets au défi de savoir à quelle altitude je volais. "

On considère un grêlon de diamètre 2,0 cm et de masse m = 3,8 g que l'on suppose constante.

Lors de cette étude, on néglige la poussée d'Archimède et on modélise les frottements de l'air par une force de même direction que le vecteur vitesse, de sens opposé à celui-ci et de valeur F = kv.

Le mouvement est étudié selon un axe vertical descendant (Ox) dont l'origine O se situe à la base du nuage.

  1. Faire un inventaire des forces qui agissent sur le grêlon et préciser l'expression vectorielle de chaque force.
  2. Appliquer la deuxième loi de Newton au grêlon et en déduire l'équation différentielle qui régit l'évolution de la valeur v de la vitesse du grêlon.
  3. Montrer que l'expression de la valeur v lim de la vitesse limite de chute est v lim = mg/k.
  4. En s'aidant de la figure 1 ci-dessous qui représente l'évolution au cours du temps de la vitesse du grêlon, déterminer la valeur v lim de sa vitesse limite de chute. On donnera le résultat avec deux chiffres significatifs.
  5. Quelle doit être la valeur de k correspondant à cette vitesse limite dans le cadre de ce modèle ? On prendra g = 9,8 m.s - 2.
  6. La figure 2 représente l'évolution au cours du temps de la distance que parcourt le grêlon depuis la base du nuage. Déterminer la durée Dt au bout de laquelle la vitesse atteinte est égale à 95 % de la vitesse limite.
    - En déduire la distance d parcourue par le grêlon à partir de la base du nuage.
  7. La base du nuage est située à 2,5 km d'altitude. Toby a-t-il raison d'affirmer que Rocoul devait voler bien bas ?

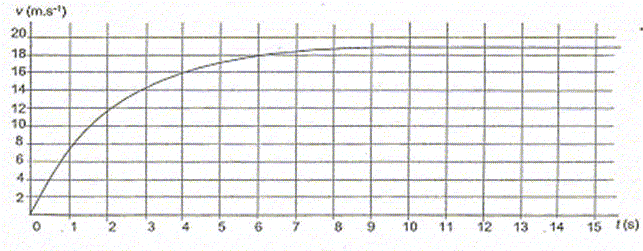

Figure 1 : évolution temporelle de la vitesse

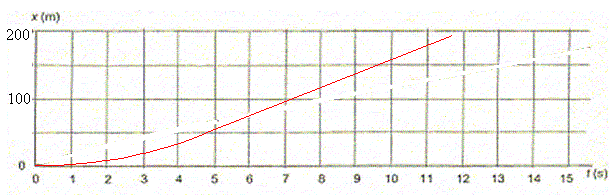

figure 2 : évolution temporelle de la distance x parcourue à partir de la base du nuage.



Le chien entend le tonnerre :

Dans un milieu dispersif, la célérité des ondes dépend de leurs fréquences.

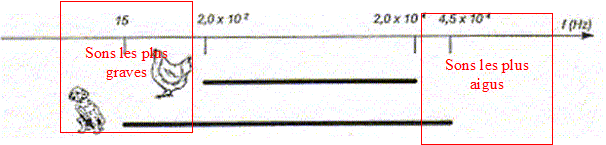

La poule ne perçoit que les sons de fréquences comprises entre 200 et 20 000 Hz.

Le chien perçoit les sons dont les fréqences sont comprises entre 15 Hz et 45 000 Hz. Le chien perçoit des sons plus graves ( 15 Hz ) que ceux perçus par la poule.

Le chien perçoit des sons plus aigus (45 000 Hz) que ceux perçus par la poule.

Toby peut entendre le tonnerre gronder au loin alors que Cocot ne le peut pas : les sons de basse fréquence ( 15 Hz perçus par Toby ; 200 Hz perçus par la poule ) , sont perçus à des distances bien supérieures à ceux de fréquence plus importante.

Longueur d'onde correspondant au son le plus grave entendu par la poule :

l= c /f avec f = 200 Hz soit l = 340/200 = 1,7 m.

II. Le pigeon lance un défi :

On considère un grêlon de diamètre 2,0 cm et de masse m = 3,8 g que l'on suppose constante.

Lors de cette étude, on néglige la poussée d'Archimède et on modélise les frottements de l'air par une force de même direction que le vecteur vitesse, de sens opposé à celui-ci et de valeur F = kv.

Le mouvement est étudié selon un axe vertical descendant (Ox) dont l'origine O se situe à la base du nuage.

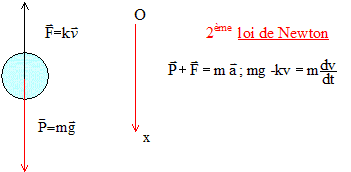

Inventaire des forces qui agissent sur le grêlon et expression vectorielle de chaque force :

Equation différentielle qui régit l'évolution de la valeur v de la vitesse du grêlon : mdv/dt + kv = mg (1)

Expression de la valeur v lim de la vitesse limite de chute :

Lorsque la vitesse limite est atteinte, le mouvement devient rectiligne uniforme et dv/dt est nulle : (1) s'écrit : v lim = mg/k.

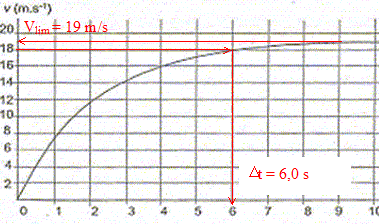

Détermination graphique de la valeur v lim de sa vitesse limite de chute :

la figure 1 donne vlim = 19 m/s.

Valeur de k correspondant à cette vitesse limite dans le cadre de ce modèle :

v lim = mg/k donne k = mg/vlim = 3,8 10-3 * 9,8 / 19 = 1,96 10-3 kg s-1 ( réponse : k = 2,0 10-3 kg s-1 )

Durée Dt au bout de laquelle la vitesse atteinte est égale à 95 % de la vitesse limite :

0,95*19 = 18 m/s


Distance d parcourue par le grêlon à partir de la base du nuage :

La figure 2 donne d = 80 m ( ordonnée du point d'abscisse t = 6 s)

La base du nuage est située à 2,5 km d'altitude.

Le grêlon atteint sa vitesse limite à partir de l'altitude 2500-80 = 2420 m = 2,4 km.

Toby : " Je vois...tu ne devais pas voler bien haut pour que le grêlon ait eu le temps d'atteindre une vitesse voisine de sa vitesse limite. "

Toby n'a donc pas raison d'affirmer que Rocoul devait voler bien bas.
