Mesures des distances :

A- Mesure de la vitesse des ultratsons dans l'air.

On réalise le montage suivant puis on visualise simultanément les signaux des deux récepteurs sur un oscilloscope (voie1 : signal récepteur 1 ; voie 2 : signal récepteur 2)

Sachant que la base de temps est réglée sur 0,2 ms/div et que la distance qui sépare les deux récepteurs est 13,5 cm, calculer la vitesse des ultrasons dans l'air ainsi que la longueur d'onde sachant que la fréquence des ultrasons est f= 40 kHz.

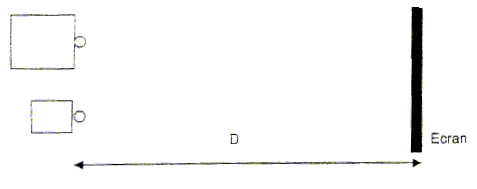

B- On désire mesurer la distance D qui sépare un écran de l'émetteur à ultrasons. Quel phénomène permet de réaliser la mesure ? Calculer la distance D sachant que Dt entre émetteur et récepteur est de 2 ms.



réponse :


décalage = 2 div soit 0,4 ms = 4 10-4 s entre les signaux reçus sur l'oscilloscope

vitesse (m/s) = distance (m) / durée (s) = 0,135 / 4 10-4 = 337,5 m/s.

longueur d'onde l (m) = vitesse (m/s) / fréquence (Hz) = 337,5 / 40000 = 8,4 10-3 m.


phénomène de reflexion des ondes sur l'écran

la durée aller retour correspond à 2 ms ; l'aller ou le retour correspond à 1 ms = 10-3 s.

distance (m)= vitesse (m/s) fois durée (s) = 337,5 * 10-3 = 0,37 m.


chimie :

On remplit un tube en U d'une solution de chlorure de sodium de concentration 0,5 mol/L. On plonge une électrode de graphite dans chaque branche du tube. On impose une tension entre les deux électrodes à l'aide d'un générateur de tension continue réglable.
- Faire un schéma de l'expérience en indiquant le sens du courant ainsi que l'anode et la cathode.

- Indiquer le produit obtenu sur chaque électrode.

- Si on augmente la concentration que se passe-t-il ?


réponse :

à l'anode : oxydation des ions chlorure en dichlore Cl2(gaz)

à la cathode : réduction de l'eau en dihydrogène H2 (gaz) ; de plus la solution à la cathode devient basique.

Si on laisse les produits se mélanger on obtient de l'eau de Javel.

En augmentant la concentration, la solution conduit mieux le courant ( l'intensité augmente) et les dégagement gazeux sont plus importants.
