alternateur, moteur asynchrone, transformateur, onduleur d'après bac sti électrotechnique 2006




Google



alternateur

On se propose d'étudier certains éléments constitutifs d'un réseau éolien autonome.

Les pales de l'éolienne entraînent le rotor d'un alternateur triphasé qui alimente un réseau électrique 400V sur lequel sont branchés :

- l'alimentation du rotor de l'alternateur ; un moteur asynchrone associé à une pompe ; une unité de stockage d'énergie ; l'alimentation des ordinateurs.

  1. Quelle conversion d'énergie réalise un alternateur ?
    Sur la plaque signalétique de l'alternateur triphasé on peut lire : 8kVA ; 230V ; 400 V; 50 Hz
  2. On désire que la tension entre phases de l'alternateur soit de 400 V. Comment couplez-vous les enroulements du stator ?
    - Calculer l'intensité efficace nominale du courant de ligne.
    - La vitesse de rotation du rotor (ou roue polaire) de l'alternateur est de 1000 tr.mn-1 (f=50Hz). Quel est son nombre de pôles ?
  3. La tension uE d'alimentation du rotor (fortement inductif) est une tension de valeur moyenne réglable obtenue à la sortie d'un convertisseur branché entre deux phases de l'alternateur. Ce convertisseur est composé de 3 modules.

    Module 1 : Quelle est la fonction du module 1 ?

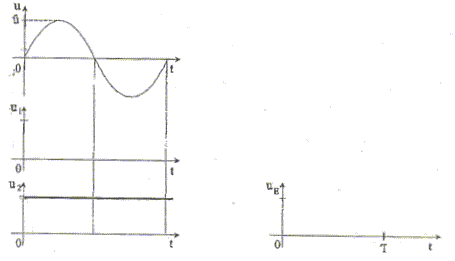

    - L'allure de u étant donnée, représenter en concordance de temps sur le document réponse 1 l'allure de u1 (on se place dans le cas d'une conduction ininterrompue et les diodes sont considérées parfaites).

    Module 2 : La tension u2 étant une tension d'amplitude pratiquement constante, quelle est la fonction du module 2 ?
    - A partir de la tension u2, on désire obtenir une tension uE de valeur moyenne réglable à l'aide du module 3.
    - Quelle est la fonction du module 3 ?
    - Donner un schéma de principe d'un montage permettant la réalisation de cette fonction.
    - Donner un exemple d'interrupteur électronique commandé pouvant être utilisé dans ce montage.
    - Qu'appelle-t-on rapport cyclique d'un signal créneau ?
    - Représenter uE si le rapport cyclique est de 2/3.

  4. Le courant d'excitation circulant dans les enroulements du rotor (fortement inductif) doit être d'intensité iE réglable.
    - Quelle est la nature du courant d'excitation ?
    - Donner un exemple d'ampèremètre permettant de mesurer l'intensité du courant d'excitation.

corrigé
Un alternateur convertit de l'énergie mécanique en énergie électrique
Sur la plaque signalétique de l'alternateur triphasé on peut lire : 8kVA ; 230V ; 400 V; 50 Hz

Les enroulements du stator sous soumis à la tension simple soit V= 230 V et sont en conséquence couplés en étoile.
D'une part chaque bobinage est traversé par le courant de ligne I;

d'autre part la puissance apparente s'exprime par S= 3½UI

d'où I= S/(3½U) =8000/ (3½*400)= 11,6 A.

nombre de pôles du rotor :vitesse de rotation du rotor 1000 tr.mn-1 (f=50 Hz)

p = f / N avec N =1000 / 60 = 16,67 tr /s ; p = 50/16,67 = 3 paires de pôles.


Module 1 :

fonction : convertisseur alternatif -continu. ( le pont de diodes assure un redressement double alternance)
l'allure de u1 (on se place dans le cas d'une conduction ininterrompue et les diodes sont considérées parfaites) :

Module 2 :

La tension u2 étant une tension d'amplitude pratiquement constante, donc la fonction du module 2 est un filtrage ou lissage de la tension u1.
A partir de la tension u2, on désire obtenir une tension uE de valeur moyenne réglable à l'aide du module 3 :
le module 3 convertit une tension continue constante en une tension continue réglable ; un hacheur série assure cette conversion continu- continu.
schéma de principe d'un montage permettant la réalisation de cette fonction :

En présence de bobine inductive, il faut ajouter une diode ; l'interrupteur électronique peut être un transistor.


rapport cyclique d'un signal créneau : durée pendant laquelle la tension uE est à l'état haut divisée par la période du signal
rapport cyclique : 2/3.

Le courant d'excitation circulant dans les enroulements du rotor (fortement inductif) doit être d'intensité iE réglable : il s'agit d'un courant continu
Un ampèremètre numérique ou analogique ( sur la position DC) permet de mesurer l'intensité du courant d'excitation.





moteur asynchrone

La plaque signalétique du moteur asynchrone entraînant la pompe est donnée ci-dessous :

cos j
0,9
V
400
A
2,6
kW
1,4
V
690
A
1,5
tr/min
1400




Hz
50
ph 3



  1. Le réseau électrique auquel est relié ce moteur est un réseau 400 V. Comment doit-on coupler les enroulements statoriques du moteur ?
  2. Calculer le nombre de paires de pôles du moteur.
  3. Calculer le glissement nominal.
  4. Calculer le rendement du moteur au point de fonctionnement nominal.
  5. Déterminer le moment TuN du couple utile nominal.
  6. La partie utile de la caractéristique mécanique du moteur Tu(n) est assimilable à une droite. On admettra que la fréquence de rotation à vide est égale à celle de synchronisme. Sur le document réponse, tracer cette partie utile.
  7. Les résultats d'un essai pour déterminer la caractéristique Tr(n) de la pompe sont donnés dans le tableau ci-dessous :
    n( tr/min)
    200
    550
    1000
    1200
    1350
    1500
    Tr( Nm)
    1
    2
    4
    5
    6
    7
    Tracer cette caractéristique sur le même système d'axes que celle du moteur.
    En déduire la fréquence de rotation du groupe et le moment du couple moteur.

corrigé
Chaque bobine du stator doit être alimentée sous une tension de 400 V ; il s'agit de la tension composée du réseau :

par suite on choisit de coupler les bobines du stator en " triangle ".

nombre de paires de pôles du moteur : p = f/ns avec ns = 1500/60 = 25 tr/s et f = 50 Hz.

d'où p = 50 /25 = 2 paires de pôles.

glissement nominal : g = (ns-n) / ns = (1500-1400)/1500 = 0,067 ( 6,7%)

rendement du moteur au point de fonctionnement nominal : h= puissance utile / puissance absorbée

h=1400 / (3½UI cosj) = 1400 / (3½*690*1,5*0,9) = 0,87 (87%)

moment TuN du couple utile nominal : TuN = puissance utile divisée par la vitesse angulaire ( rad/s)

vitesse angulaire : 1400/60 *2*3,14 = 146,5 rad/s

TuN = 1400 / 146,5 = 9,6 Nm.

La partie utile de la caractéristique mécanique du moteur Tu(n) est assimilable à une droite. On admettra que la fréquence de rotation à vide est égale à celle de synchronisme.

premier point : ( T=0 ; 1500 tr/min) ; second point ( T= 9,6 et 1400 tr/min)

Au point de fonctionnement ( intersection des deux courbes ) la fréquence de rotation du groupe vaut 1440 tr/min ;

le moment du couple moteur vaut 6,6 Nm.



 transformateur

Il est nécessaire de stocker de l'énergie dans des batteries d'accumulateurs pour suppléer l'éolienne en cas d'insuffisance du vent.

Les batteries utilisées ont une tension de 48 V. Avant de convertir la tension alternative en une tension continue pour charger les batteries d'accumulateurs, il est donc nécessaire d'utiliser un transformateur abaisseur, le réseau de l'alternateur étant un réseau de 400 V.

On utilise le transformateur monophasé suivant branché entre 2 phases du réseau de sortie de l'alternateur : 500 VA ; 400 V ; 50 V ; 50 Hz

Pour étudier ce transformateur, on a effectué 3 essais :

- un essai à vide sous tension nominale : U20 = 50 V, P10 = 20 W On néglige les pertes par effet Joule dans l'essai à vide.

- un essai en court-circuit pour I2CC = I2N = 10 A : U1CC = 40 V, P1CC = 30 W.

- un essai en charge nominale : U2 = 49 V, P2 = 450 W.

  1. Calculer le rapport de transformation.
  2. Avec quel type de voltmètre peut-on mesurer U20 (justifier) ?
  3. Que représente la puissance absorbée à vide P10 ?
  4. Faire le schéma du montage de l'essai en court-circuit en précisant les conditions expérimentales.
  5. Les pertes fer sont proportionnelles au carré de la tension d'alimentation. Montrer que l'on peut négliger les pertes fer dans l'essai en court-circuit. Que représente alors la puissance P1CC absorbée lors de cet essai ?
  6. Représenter le modèle de Thévenin vu du secondaire (secondaire à vide).
  7. A l'aide de l'essai en court-circuit, déterminer la résistance et la réactance des enroulements ramenées au secondaire.
  8. Pour le fonctionnement en charge étudié, calculer le rendement du transformateur.

corrigé
un essai à vide sous tension nominale : U20 = 50 V, P10 = 20 W On néglige les pertes par effet Joule dans l'essai à vide.

- un essai en court-circuit pour I2CC = I2N = 10 A : U1CC = 40 V, P1CC = 30 W.

- un essai en charge nominale : U2 = 49 V, P2 = 450 W.

le rapport de transformation : m = tension nominale / tension secteur au primaire

m = U20 / U1N = 50/400 = 0,125.

La valeur efficace d'une tension alternative est mesurée avec un voltmètre numérique ( touches AC+DC)

La puissance absorbée à vide P10 correspond aux pertes fer.

schéma du montage de l'essai en court-circuit :

La tension U1cc doit être très inférieure à 400 V, le dixième par exemple.


pertes fer dans l'essai en court-circuit :

Les pertes fer sont proportionnelles au carré de la tension d'alimentation.

d'une part, à vide P10 = kU²10 ; d'autre part en court circuit : P1cc= kU²1cc

d'où P1cc=P10[U1cc/U10]² = P10 *0,1² = 0,01 P10

je conclus : les pertes fer sont négligeables dans l'essai en court circuit et la puissance P1cc absorbée lors de cet essai représente la puissance perdue par effet joule.


modèle de Thévenin vu du secondaire (secondaire à vide) :

A l'aide de l'essai en court-circuit, calcul de la résistance Rs et la réactance Xs des enroulements ramenées au secondaire :

Rs = P1cc / I²2cc =30/100 = 0,3 W.

or Z = m U1cc / I2cc =0,125*40/10 = 0,5 W.

de plus : Z²=Rs² + Xs² d'où Xs² = Z²-Rs² = 0,5²-0,3² = 0,16 ; Xs =0,4 W.

Calcul du rendement du transformateur : h= puissance utile / puissance absorbée =P2 / (P2 + P10 +P1cc) = 450 / 500 = 0,9 (90%).



 onduleur

Pour des raisons de sécurité, l'alimentation des ordinateurs (monophasé 230 V- 50 Hz) ne peut-être interrompue. Ils ne peuvent donc être branchés directement sur le réseau. Les ordinateurs seront reliés au réseau par l'intermédiaire d'une batterie d'accumulateurs.

En cas d'incident technique ou de panne de vent, la batterie assure l'alimentation pendant la durée nécessaire.

  1. Quel est le nom du module 5 ?
  2. Pour obtenir une tension la plus proche de la sinusoïde, ce module est souvent très sophistiqué, nous allons donc étudier le modèle simplifié ci-contre :

    Aucune connaissance sur l'onduleur à quatre interrupteurs n'est nécessaire pour traiter ce qui suit. Les blocs K1, K2, K3, K4 (voir schéma précédent) sont des interrupteurs électroniques ; ils doivent permettre le passage du courant dans les deux sens. Chaque interrupteur est constitué d'un transistor et d'une diode montée en anti-parallèle. Ils sont commandés périodiquement (période T = 20 ms) de sorte que :
    Sur l'intervalle [0; ½T], K1 et K3 sont fermés et K2 et K4 ouverts.
    Sur l'intervalle [ ½T ; T], K2 et K4 sont fermés et K1 et K3 sont ouverts.
    - Les interrupteurs sont considérés comme parfaits. Qu'est-ce que cela signifie ?
    - Pourquoi met-on des diodes en anti-parallèle sur les transistors de chacun des interrupteurs ?

  3. Etude de uC
    - Sur [0; ½T], quelle est la relation entre uC et Ubatterie ? même question sur [ ½T ; T].
    - Représenter, sur la copie, l'allure de la tension uC. Avec quel type de voltmètre peut-on mesurer sa valeur efficace ?
  4. Pour relever à l'oscilloscope la tension uC sur la voie A, on dispose d'une sonde différentielle de tension de rapport 1/10. Pour relever l'image du courant iC sur la voie B, on dispose d'une sonde de courant de sensibilité 50 mV/A. Faire le schéma de branchement de l'oscilloscope permettant de visualiser simultanément uC et iC.
    - On représente une période du signal sur toute la largeur de l'écran. Quelle est la base de temps utilisée ?
    - Sachant que vous disposez des calibres 2 V/Div, 5 V/Div, 10 V/Div et 50 V/Div, représentez la courbe uC obtenue sur l'oscilloscope sur la figure 1 en concordance avec la figure 2 (figures ci-dessous)
  5. Sur la figure 2 (ci-dessous), vous avez l'écran d'oscilloscope représentant l'image de iC. Quelle est la valeur maximale de ce courant ?
  6. Quelle est l'expression de la puissance instantanée reçue par la charge ? En déduire le signe sur les différents intervalles de temps et le comportement de la charge (générateur ou récepteur).

corrigé
nom du module 5 : conversion alternatif- continu assurée par un onduleur.

Aux bornes d'un interrupteur parfait fermé, la tension est nulle.
Les diodes en anti-parallèle sur les transistors évitent la discontinuité du courant ( permettent un continuité du courant)

Etude de uC
Sur [0; ½T], relation entre uC et Ubatterie : uC = Ubatterie

Sur [ ½T ; T], relation entre uC et Ubatterie : uC = -Ubatterie.
l'allure de la tension uC : Mesure à l'aide d'un voltmètre numérique ( touches AC+DC)

schéma de branchement de l'oscilloscope permettant de visualiser simultanément uC et iC.

la base de temps utilisée :

d'une part f = 50 Hz, période T= 1/50 = 0,02 s = 20 ms

d'autre part , on représente une période du signal sur toute la largeur de l'écran, soit 10 divisions

d'où la base de temps : 2ms / div.

échelle verticale :

d'une part uc varie de 200 à -200 V ; d'autre part utilisation d'une sonde de tension de rapport 1/10

en conséquence 40 V correspondent à 8 divisions ( hauteur de l'écran de l'oscilloscope) soit 5 V/div.

valeur maximale de ce courant :

d'une part sur le graphe on lit : amplitude 300 mV; d'autre part la sensibilité de la sonde de courant vaut 50 mV/A.

en conséquence la valeur maximale de ce courant est 6 A.

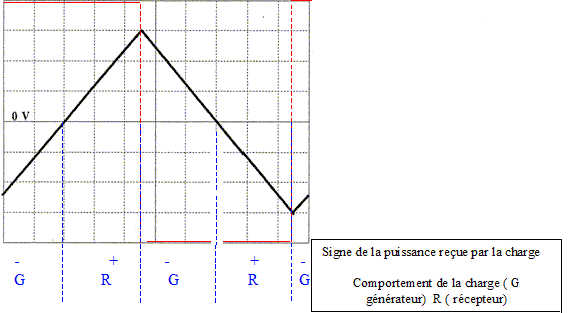

puissance instantanée reçue par la charge = tension instantanée * intensité instantanée

la courbe uC obtenue sur l'oscilloscope :(en rouge)
