Aurélie jan 04

aide laboratoire

Amiens- Clermont d'après concours 2002





Google



Amiens

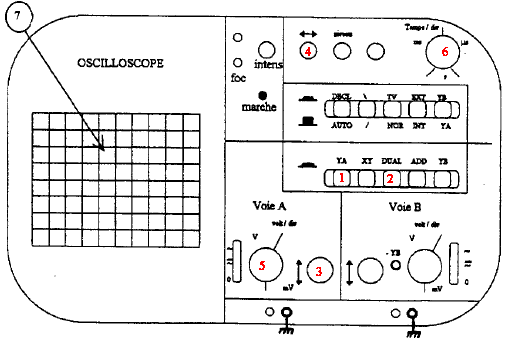

  1. oscilloscope : compléter le tableau suivant en indiquant le bon numéro :

    choix de la voie A seule

    déplacement horizontal du spot

    visualisation simultanée des voies A et B

    sensibilité verticale de la voie A

    déplacement vertical du spot pour la voie A

    bouton réglant la vitesse de balayage du spot sur l'écran, base de temps

    réponse :
    3
    déplacement vertical du spot pour la voie A
    5
    sensibilité verticale de la voie A
    2
    visualisation simultanée des voies A et B
    4
    déplacement horizontal du spot
    1
    choix de la voie A seule
    6
    bouton réglant la vitesse de balayage du spot sur l'écran, base de temps

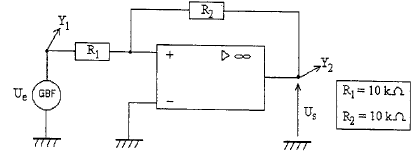

  2. Reconnaître des symboles : Vous devez préparer le montage suivant afin de visualiser sur l'écran de l'oscilloscope les tensions Ue et Us.

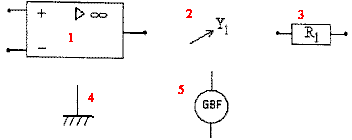

    Indiquer ce que représentent les symboles suivants


    réponse :

    1 : amplificateur opérationel ou AO
    2 : connection voie 1 de l'oscilloscope
    3 : résistor, conducteur ohmique
    4 : masse potentiel zéro volt
    5 : générateur fe fonvctiond basse fréquence.

  3. Optique : Comment nomme-t-on le système optique d'un microscope
    -situé vers l'oeil - situé vers l'objet.
    Compléter les phrases. Suivant les différents types de spectroscope, leurs technologies font appel
    - soit à un système dispersif appelé................
    - soit à un système diffractant appelé...............
    Quelle différence technologique existe-t-il entre une lunette astronomique et un télescope ?



  1. réponse :
    oculaire ( vers l'oeil) objectif ( vers l'objet)
    système dispersif appelé prisme
    système diffractant appelé réseau
    la lunette utilise des lentilles ; le télescope utilise des miroirs sphériques.
  2. Table à coussin d'air : vous vérifier le fonctionnement d'une table à coussin d'air et constatez qu'aucun enregistrement ne se marque sur la feuille de papier spéciale proposée par le fabricant. Recensez les causes possibles de cette défaillance.
    réponse :
    vérifier le branchement électrique ( 220 V) ; si pas de courant pensez aux fusibles de l'appareil alimentant la table.
    vérifier les branchements des deux palets situés sur la table
    regarder si la feuille spéciale n'est pas mise à l'envers.
  3. Chimie : compléter le tableau ( en rouge , c'est le corrigé)
    formule
    nom
    nature de la solution


    acide
    neutre
    basique
    KOH
    hydroxyde de potassium


    base
    H2SO4
    acide sulfurique
    acide


    CH3COOH
    acide éthanoïque ou acétique
    acide


    C2H5NH2
    éthylamine


    base
    NaCl
    chlorure de sodium

    neutre

    H3PO4
    acide phosphorique
    acide


    NaClO
    hypochlorite de sodium


    base
  4. Vous devez réaliser une solution aqueuse saturée d'acide benzoique. Ce produit est solide à 20°C et possède une solubilité de 2,4 g/L. Parmi les propositions ci-dessous indiquer quelle masse minimale d'acide vous alez utiliser pour préparer 0,1 L de solution ?(0,1 g ; 0,2 g ; 0,4g ; 40g)
    - Quels instruments allez vous utiliser ?
    réponse :
    à 20°C on peut dissoudre au plus 0,24 g dans 0,1 L:donc 0,4 g pour une solution saturée.
    balance, spatule, fiole jaugée de 100 mL, pissette d'eau distillée,, agitateur magnétique et son turbulent.
  5. Parmi les produits ci-dessous, quels sont ceux dont l'utilisation est fortement déconseillée voir interdite.
    sulfate de cuivre ; chlorure de potassium ; mercure ; ferrocyanure de potassium ; glycérol ; benzène ; saccharose ; liqueur de Fehling ; hydrogénosulfite de sodium ; cyanure d'hydrogène ; dichromate de potassium ; bleu de méthylène.
réponse :

mercure ; benzène ;cyanure d'hydrogène ; dichromate de potassium ;


Clermont Ferrand :



  1. On dispose d'un composé cristallisé de formule CuSO4, 5H2O.
    - Nommer ce composé. De quelle couleur apparaît-il ? Que se passe-t-il si on le chauffe ?
    -Quelle masse du solide ci-dessus faut-il peser pour préparer 0,5 L de solution à 0,15 mol/L ? Cu=63,5 ; H=1 ; O=16 ; S=32 g/mol
    - Décrire la préparation de la solution.
    réponse :
    sulfate de cuivre pentahydraté, de couleur bleue ;
    en chauffant on obtient un solide blanc CuSO4 anhydre, les molécules d'eau s'évaporent.
    masse molaire : M= 63,5+32+4*16+5*18=249,5 g/mol
    Qté de matière dans 0,5 L : 0,15*0,5 = 0,075 mol sulfate de cuivre
    masse à peser : 0,075*249,5 = 18,71g.
    peser le solide à la balance de précision
    dissoudre avec de l'eau distillée dans un bécher.
    placer dans une fiole jaugée de 500 mL ; compléter avec de l'eau distillée jusqu'au trait de jauge ; agiter.



  2. On souhaite réaliser l'électrolyse de la solution précédente avec des électrodes de graphite. Quel est l'interêt d'utiliser un montage potentiométrique ?
    - Légender le schéma ci-contre .
    - Ajouter sur le schéma les appareils qui permettent de mesurer l'intensité du courant et la tension aux bornes de l'électrolyseur.
    - Le cuivre se dépose sur l'une des électrodes. Comment le reconnaître ?
    - Comment décaper efficacement l'électrode ?

    le montage potentiomètrique permet à partir d'une tension continue constante d'obtenir une tension continue réglable.
    le cuivre rouge se dépose à la cathode.
    décaper l'électrode à lacide nitrique assez concentré ( travail sous hotte, blouse, gants et lunnettes)
  3. Matériel : Nommer le matériel ci-dessous :
    1 : ballon à fond plat ;

    2 et 3 ballon et chauffe ballon électrique ; 4 réfriférant 5 : éprouvette graduée ; 6 : thermomètre
    7 : entonoir ; 8 : buchner
    9 fiole à vide
    10 : erlenmeyer

    De quel matériel parmi la liste ci-dessus a-t-on besoin pour une filtration simple, pour une filtration poussée ?
    simple : entonoir ; poussée : buchner et fiole à vide + trompe à eau.
  4. Identifier par leur nom les deux montages ci-dessous:

    a : chauffage à reflux utilisé en synthèse
    b: extraction à la vapeur pour extraire une huile essentielle

    - Quel verrerie faudrai-il ajouter pour pouvoir séparer après la synthèse l'huile essentielle du mélange qui la contient.

    ampoule à décanter pour séparer deux liquides non miscibles de densité différente

    - La synthèse de l'arôme de lavande nécessite de l'anhydride acétique dont l'étiquette du flacon est reproduite ci-dessous. Quelles sont les consignes de sécurité à respecter ?


    produit corrosif, provoque des brulures, inflammable : manipuler sous hotte, port de blouse, gants et lunette
    tenir à l'écart d'une flamme, réagit violemment avec l'eau



  5. Laser : Qu'est-ce qu'un laser ? Quel est son interêt ? Quel danger présente-t-il ?
    - Que se passe-t-il après que le faisceau laser ait traversé une fente de très faible largeur ? Nommer le phénomène observé.
    source de lumière cohérente ; faisceau très directif transportant une grande puissance par unité de surface: en conséquence il ne faut pas diriger le faisceau vers les yeux.
    phénomène de diffraction: on observe une dispersion de la lumière et l'alternance de taches lumineuses et sombres.

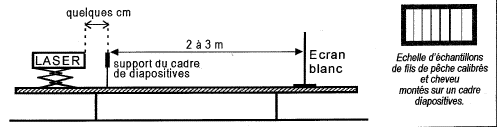

    - Quel interêt présente la manipulation ci-dessous ?

Construire une courbe d'étalonage à partir des fils de diamètres connus et de la largeur correspondante de la tâche centrale de diffraction en vue de déterminer le diamètre d'un cheveu par exemple.

Indiquer le nom des appareils ci-dessous :
1 : thermistance : la résistance dépend de la température

2 :diode électroluminescente

3 : rhéostat

4 :fusible

5 : transistor

On réalise le montage ci-dessous dans lequel le génératur délivre une tension rectangulaire. Compléter la figure de droite avec les fils de connexion.

- Quelle est la tension visualisée sur la voie 1 ? sur la voie 2 ?

1 : tension aux bornes du générateur UAM ; 2 tension aux bornes du résistor UBM.
- Indiquer à quelle voie correspondent chacun des oscillogrammes visualisés ci-dessous.

1 :UAM ; 2 : UBM

- L'un deux permet de déduire les variations d'une autre grandeur physique que la tension. Laquelle ?
la tension aux bornes du résistor est proportionnelle à l'intensité ; UBM est l'image de l'intensité au facteur R près.

- Faire la liste du matériel d'électricité permettant d'étudier le phénomène de résonance d'intensité.

générateur de fonction sinusoïdal, condensateur , bobine inductive , ampèremètre et voltmètre
