    Optique, électricité : concours ATPL interne 2011.




.


Un professeur vous demande de préparer le montage ci-dessous :

A) Il veut étudier la réfraction ; B) Il veut étudier la diffraction
( vrai ) ;
C)
La lumière émise par le laser est monochromatique ( vrai ) ;
 D) Le phénomène observé sera le même si le fil est remplacé par un fil de faible diamètre
( vrai ).

Sur une lentille on lit + 8 d.
A)  Cette lentille est convergente ( vrai l'indication est positive ;
B) La distance focale de cette lentille est 12,5 mm ; 1/8 = 0,125 m = 125 mm.
C) Convenablement utilisée, cette lentille peut jouer le rôle de loupe
( vrai ) ;
 D) Cette lentille est plus épaisse en son centre que sur les bords
( vrai ).

Choisir parmi les montages ci-dessous celui ou ceux qui permettent de mettre en évidence l'énergie emmagasinée par un condensateur.


Le montage 1 permet de charger le condensateur ( position 1) puis de le décharger et de faire tourner le moteur durant quelques secondes ( position 2).
Conversion partielle d'énergie électrique en énergie mécanique.



Le fusible ( 200 mA ; 250 V) d'un multimètre est à remplacer. La référence exacte du fusible n'est pas en stock au laboratoire.
Faire le meileur choix parmi les références suivantes : 250 mA ; 500 mA ; 160 mA.
Valeur inférieure à 200 mA et le plus près possible.

Pour réaliser un champ magnétique uniforme on peut utiliser :
A) une bobine plate ; B) deux bobines de Helmholtz ( vrai ) ; C) Un fil rectiligne ; D Un aimant en U
( vrai ).

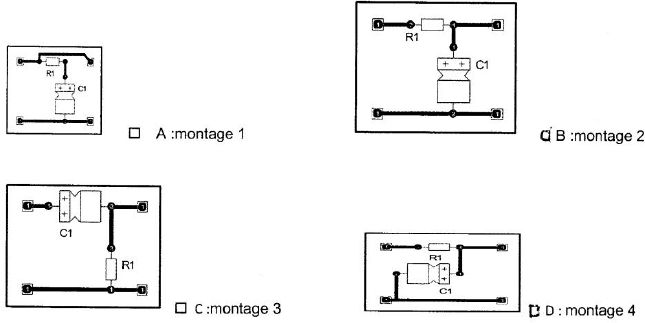

Quatre circuits imprimés sont proposés pour le schéma ci-qaprès :

Quel est celui ( ou quels sont ceux ) qui correspond ( correspondent ) au schéma ci-dessus  ?


Montages 2 et 4.




Décrire à l'aide d'un schéma et d'explications succinctes une expérience de cours permettant de mettre en évidence la poussée d'Archimède et de mesurer sa valeur.


Pesée d'un bêcher contenant de l'eau : masse m1. On suspend un solide S de masse m à un ressort de constante de raideur k. Celui-ci s'allonge d'une longueur x1 à l'équilibre. On plonge le solide S dans le bêcher (masse d'eau déplacée me ). On observe un nouvel équilibre avec un nouvel allongement x2 du ressort et une nouvelle lecture de masse m2.

Décrire à l'aide d'un schéma précis un calorimètre et accessoires nécessaires à la détermination de la capacité thermique du calorimètre.
  Avant toute mesure, il est indispensable de connaître la capacité thermique du calorimètre et de ses accessoires. On mesure cette capacité thermique C dans des conditions aussi proches que possible de l'expérience.
Un conducteur métallique de résistance R = 40 ohms est immergé dans une masse m = 200 g d'eau dont la capacité thermique massique c =4180 J K-1 kg-1. L'ensemble est placé dans un calorimètre de capacité thermique C. Le conducteur est soumis à une tension U et parcouru par le courant d'intensité I = 0,75 A pendant l'intervalle de temps Dt = 8 min. Il cède une quantité d'énergie notée Q1.
