QCM  de physique, sécurité électrique : concours ATPL 2010




L'électrode d'argent constitue le pôle + de la pile cuivre argent. Le courant qui y circule pendant une durée Dt a une intensité I.
Quel est le montage correspondant à cette pile ?

Schéma A.

A la surface de l'électrode d'argent :
a) Il y a consommation du métal argent. ( faux).
Au pôle positif de la pile, l'argent, il y a réduction des ions argent Ag+aq + e- = Ag(s).
b) Il y a dépôt de métal argent. (  vrai ).
c) Il n'y a ni consommation ni dépôt d'argent car elle est inerte. ( faux).


Quel est le symbole électrique d'un transformateur ?


Réponse D.




Quel est l'ordre de grandeur de l'inductance d'une bobine de 500 spires ?
a) quelques MW ( méga ohms) ; b) quelques ohms ; c) quelques µT ( micro tesla ) ; d) quelques tesla ;
e ) quelques mH ( milli henry)  vrai ; f) quelques kilo henry ;
g) quelques picofarad ; h) quelques microfarad ;
i) quelques giga hertz ; j) quelques kilo hertz.

L'un des risques majeurs pour les appareils de mesure est le phénomène de surtension.
Ce phénomène peut se produire lors :
a) de l'ouverture brutale d'un circuit contenant une bobine ou self. ( vrai ) . Surtension aux bornes de la bobine.
b) de l'ouverture brutale d'un circuit contenant un transistor.
c) de l'ouverture brutale d'un circuit contenant un moteur ( vrai ) . Le moteur contient des bobines inductives.
d) de l'ouverture brutale d'un circuit contenant un condensateur.
e) de l'ouverture brutale d'un circuit contenant une diode Zener.

On veut réaliser le montage permettant l'étude de l'évolution de la tension aux bornes du condensateur dans un circuit RC soumis à un échelon de tension.
Choisissez parmi les montages ci-dessous, celui qui permet l'acquisition aux bornes du condensateur et complétez le en indiquant le branchement de la masse et l'entrée de l'interface.

La constante de temps d'un circuit RC est donnée par la formule t = RC.
Cocher la ( les) associations de résistance et de capacité qui permettent d'avoir une constante de temps de 0,22 ms.
0,22 ms = 0,22 10-3 s = 2,2 10-4 s.
a) R = 10 kW et C = 2,2 µF. 104 *2,2 10-6 =2,2 10-2 s.
b) R =0,39 kW et C = 560 pF. 0,39103 *560 10-12 =2,2 10-7 s.
c) R = 680 W et C = 0,33 µF. 680 *0,33 10-6 =2,2 10-4 s. vrai .
d) R = 4,7 kW et C = 47 nF. 4,7 103 *47 10-9 =2,2 10-4 s. vrai .
e) R = 3,3 MW et C = 68 nF. 3,3 106 *68 10-9 =2,2 10-1 s.
f) R = 1,0 MW et C = 220 pF. 106 *220 10-12 =2,2 10-4 s. vrai .





Sécurité électrique.

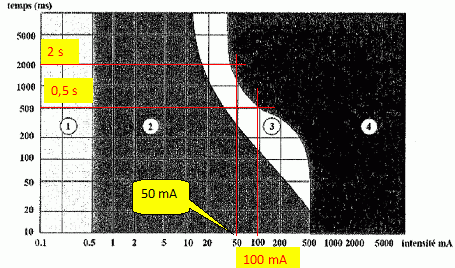

Zone 1 : aucune réaction ; zone 2 : aucun effet physiologique dangereux ;
Zone 3 : aucun dommage organique, mais probabilité de contractions musculaires, de difficultés respiratoires et possibilité de risque cardiaque.
Zone 4 : risque d'arrêt du coeur, de la respiration et brûlures graves.
Cocher la ( les) affirmation(s) exacte(s).
a) Il  y a danger si le corps humain est traversé par un courant alternatif d'intensité efficace 40 mA pendant une durée de 5 s. ( vrai ).


b) Il est plus dangereux pour le corps humain d'être traversé par un courant alternatif d'intensité efficace 100 mA pendant 0,5 s que par un courant alternatif d'intensité efficace 50 mA pendant 2 s. (faux )

c) En condition normale, on peut s'électrocuter avec une tension continue de 60 V. ( faux ). La tension limite est de 100 V.
d) On peut s'électrocuter avec une tension alternative de 60 V. ( vrai ). La tension efficace limite est de 50 V.






Dans la relation PV = nRT avec n en mole, choisir les unités des grandeurs si on prend R = 8,314 SI.

Pa
bar
K
°C
L
m3
P
Pa





V





m3
T


K




Pour nettoyer l'objectif et l'oculaire d'un microscope, il faut utiliser :
a) du papier filtre ; b) du papier Joseph
( vrai ) ; c) un mélange éther-alcool ; d) de l'eau de Javel.
